профилей Обшивка из дюралевых листов клепалась к набору впотай. Крыло делилось на три части центроплан, крепившийся к фюзеляжу в четырех местах, и две отъемных консоли Кроме того, оно разъединялось вдоль отдельно лонжерон, носок и задняя кромка.

Узкий фюзеляж-полумонокок имел каркас из переборок и шпангоутов и работающую гладкую обшивку. Компоновка фюзеляжа была традиционной двигатель, пилотская кабина за задней кромкой крыла, почти пустая хвостовая часть и оперение.

D510 Первая опытная машина

Эти конструкторские решения не являлись новинкой для Девуатина. Фюзеляж-полумонокок он использовал еще на своем первом истребителе D I, а конструкцию крыла почти полностью скопировал с рекордного моноплана D 33.

Для истребителя выбрали один из самых современных тогда моторов Испано-Сюиза HS 12 Xbrs. Этот 12-цилиндровый V-образный двигатель водяного охлаждения являлся продуктом совершенствования мотора HS 12 Мс. отличаясь наличием приводного нагнетателя и редуктора Первые его варианты развивали 650 л.с на высоте 3500 м; впоследствии мощность довели до 690 л.с на 3900 м. Водяной радиатор был наклонно расположен в большой «ванне» под двигателем. Там же уместился и масляный. Горючее хранилось в трех баках двух в центроплане и одном в фюзеляже под полом кабины. Все они могли быть сброшены в случае опасности. Винт использовали двухлопастной металлический Ратье 1048 диаметром 3.1 м.

Шасси не убиралось Две пирамидальные «ноги» несли колеса, заключенные в каплевидные обтекатели. В вертикальные стойки были вмонтированы масляно-воздушные амортизаторы Колеса снабдили тормозами. Сзади предусмотрели подрессоренную хвостовую пяту.

Вооружение, согласно заданию, состояло из двух 7.69-мм синхронных пулеметов «Виккерс» (изготовлявшихся по лицензии заводами «Шательро») с боезапасом 300 патронов на ствол.

В январе 1931 г.. когда проектирование машины, переименованной в D 500, уже заканчивалось, техническая служба ВВС внесла коррективы в первоначальное задание, подняв максимальную скорость до 350 км/ч., одновременно снизив требование по продолжительности полета до двух с четвертью часов. Девуатин не обеспокоился этими изменениями, так как по расчетам новый истребитель с лихвой перекрывал и эти запросы. Завод фирмы во Франказале начал изготовление опытного образца.

Но до того, как сборку самолета завершили. ВВС опять изменили требования. И если увеличение продолжительности полета до 3 часов не беспокоило конструкторов (первоначально запас горючего рассчитывался на еще большее время), то изменение состава вооружения заставило их поломать голову: требовались 4 пулемета или 2 пушки или 1 пушка и 2 пулемета. Отрабатывая на чертежах варианты размещения дополнительных стволов, на первом опытном самолете решили ничего не менять, тем более, что в марте 1932 г он уже был официально заказан военными.

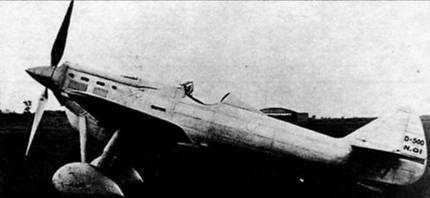

В начале июня D 500 № 01 (пока без вооружения) выкатили из заводского цеха 17 июня провели контрольное взвешивание, а на следующий день известный испытатель Марсель Доре поднялся на нем в воздух. В ходе заводских испытаний столкнулись с перегревом двигателя. Инженеры дважды меняли конфигурацию «ванны» и сечение тоннеля, добавили дополнительные щели на капоте. На входе в тоннель появились жалюзи После этого температурный режим вошел в норму.

В сентябре D 500 перегнали на аэродром Виллакубле, где за него взялись испытатели ВВС. После первых полетов военные сменили винт на «Левассер» 380М, обеспечивавший лучшие высотные характеристики, и установили макетное вооружениею Примечательно, что у ВВС был совершенно невообразимый выбор на задание откликнулись 10 фирм, предложивших соответственно 10 разных истребителей, кроме того неофициально к конкурсу подключились еще 5 машин. Даже Девуатин, видно сочтя D 500 слишком новаторским, выставил военным еще два самолета с тем же фюзеляжем и почти тем же крылом, но в конфигурации «парасоль» (D 570) и «подкосная чайка» (D 560).

Среди наиболее серьезных конкурентов. получивших официальный статус, были один биплан (Блерио SPAD 510), три свободнонесущих моноплана (Бернар 260, Анрио 110 и Вибо 313), один моноплан, у которого низкорасположенное крыло поддерживалось системой подкосов (Моран-Солнье MS 325), один парасоль (Ньюпор-Деляж NiD 122) и три моноплана с крылом "чайка" и подкосами --">
