Анатолий Михайлович Нефедов - Простой ламповый приемник

Краткое содержание книги "Простой ламповый приемник"

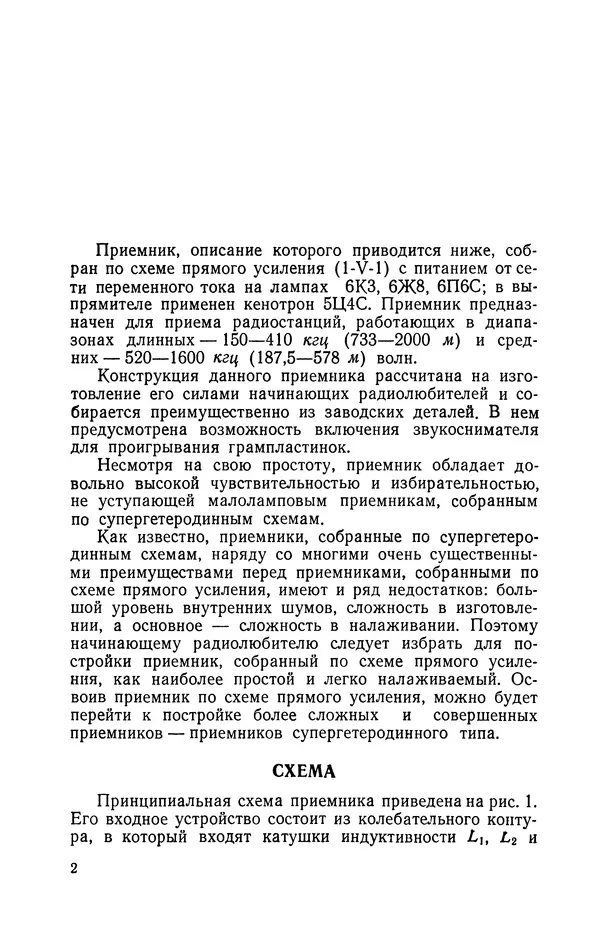

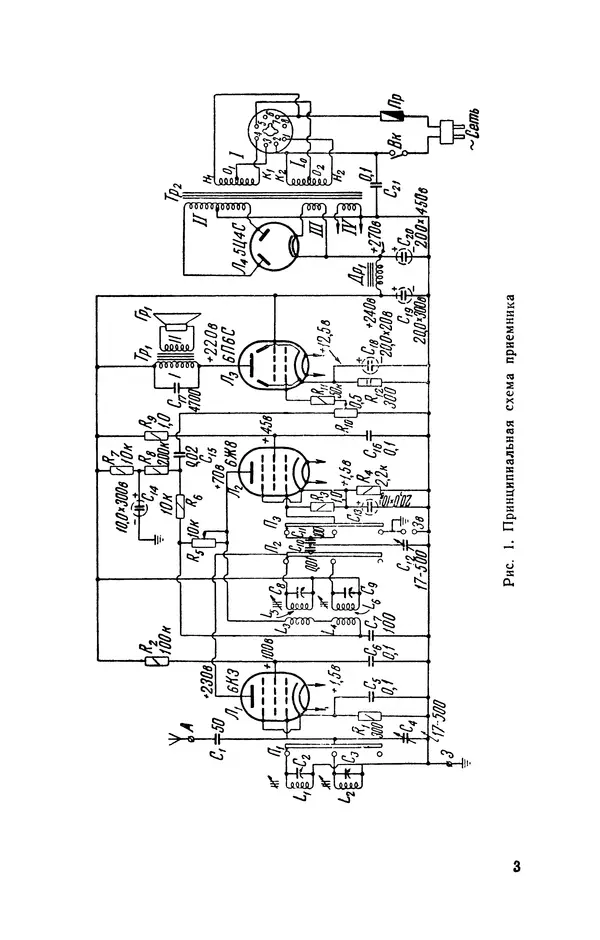

Приемник, описание которого приводится ниже, собран по схеме прямого усиления (1-V-1) с питанием от сети переменного тока на лампах 6КЗ, 6Ж8, 6П6С; в выпрямителе применен кенотрон 5Ц4С. Приемник предназначен для приема радиостанций, работающих в диапазонах длинных — 150—410 кгц (733—2000 м) и средних — 520—1600 кгц (187,5—578 м) волн. Конструкция данного приемника рассчитана на изготовление его силами начинающих радиолюбителей и собирается преимущественно из заводских деталей. В нем предусмотрена возможность включения звукоснимателя для проигрывания грампластинок. Несмотря на свою простоту, приемник обладает довольно высокой чувствительностью и избирательностью, не уступающей малоламповым приемникам, собранным по супергетеродинным схемам. Как известно, приемники, собранные по супергетеродинным схемам, наряду со многими очень существенными преимуществами перед приемниками, собранными по схеме прямого усиления, имеют и ряд недостатков: большой уровень внутренних шумов, сложность в изготовлении, а основное — сложность в налаживании. Поэтому начинающему радиолюбителю следует избрать для постройки приемник, собранный по схеме прямого усиления, как наиболее простой и легко налаживаемый. Освоив приемник по схеме прямого усиления, можно будет перейти к постройке более сложных и совершенных приемников — приемников супергетеродинного типа.
